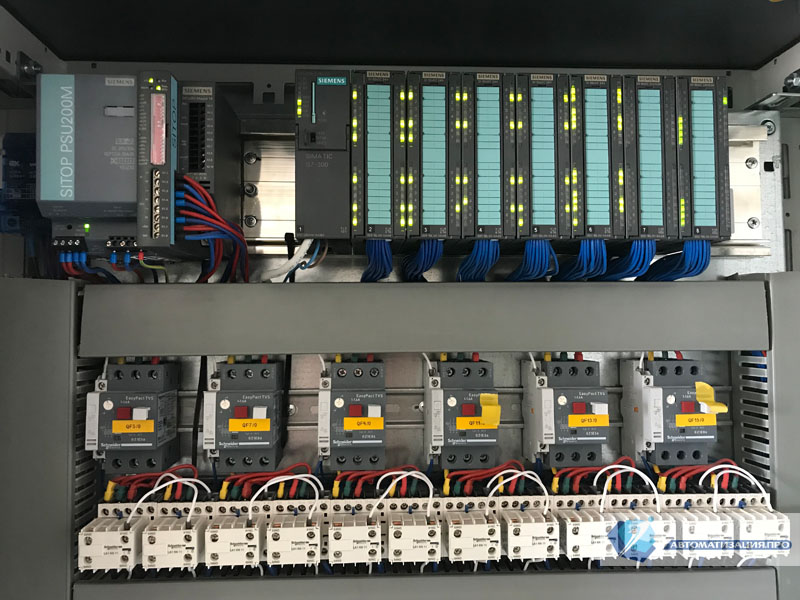

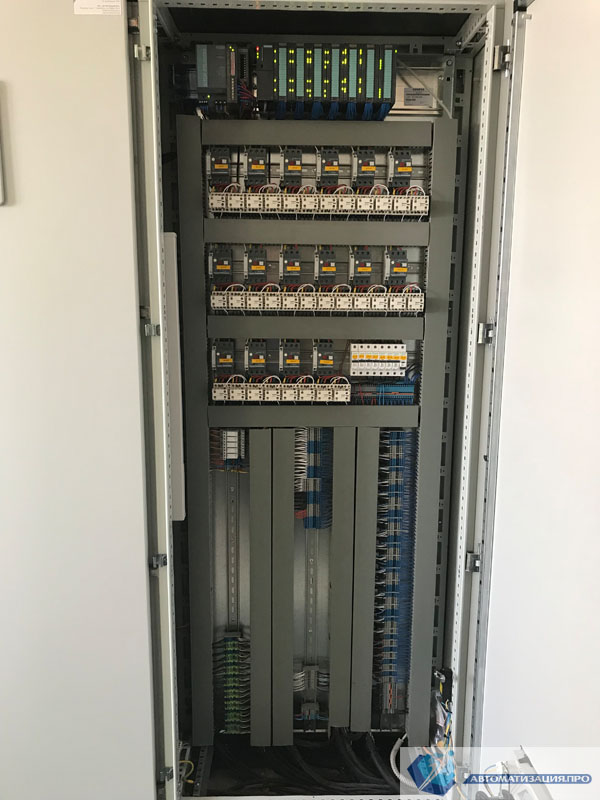

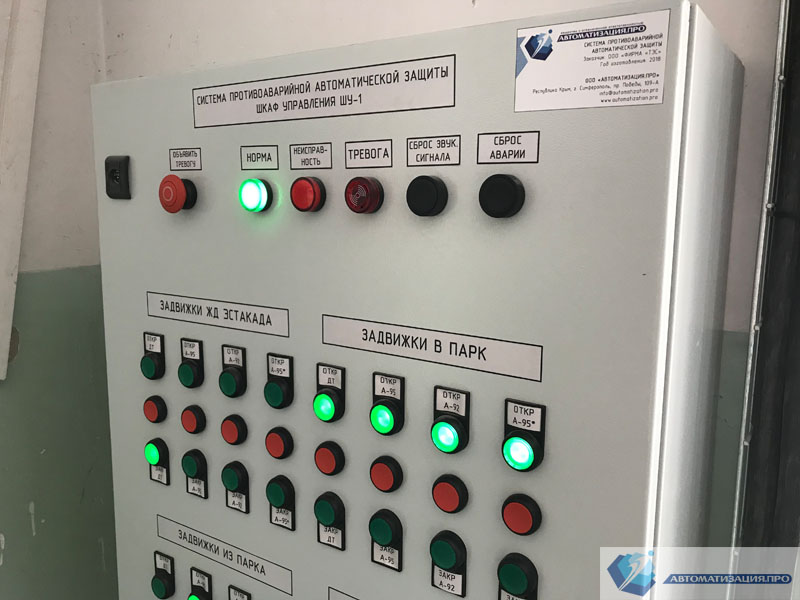

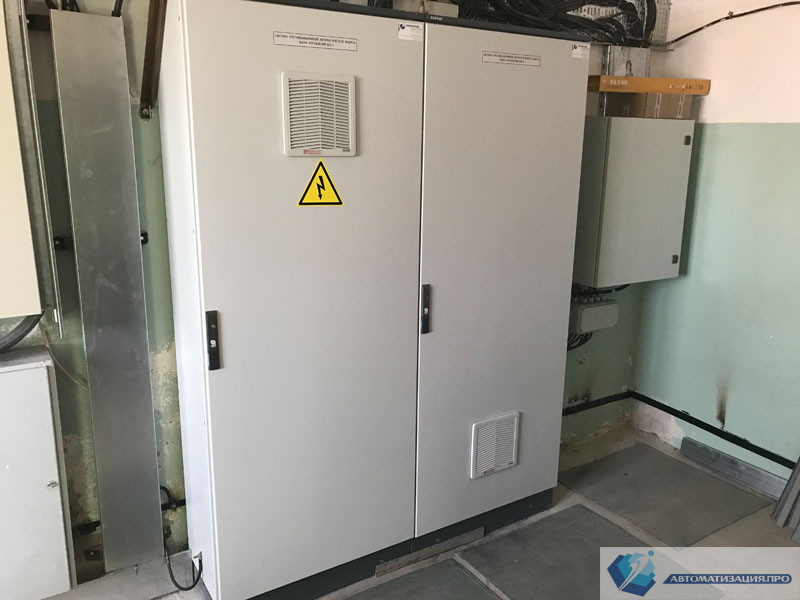

Шкаф дистанционного управления задвижками и насосными агрегатами

Завершено внедрение системы противоаварийной автоматической защиты на нефтебазе одного из крупнейших ритейлеров светлых нефтепродуктов Крыма.

В рамках реализации проекта специалисты ООО "АВТОМАТИЗАЦИЯ.ПРО" выполнили сборку шкафного оборудования, подключение устройств полевого уровня, разработку программного обеспечения контроллера и автоматизированного рабочего места оператора.

Система противоаварийной автоматической защиты (ПАЗ) технологических процессов нефтебазы построена на базе программно-технического комплекта (ПТК) основу которого составляет программируемый логический контроллер SIEMENS SIMATIC S7-300 и программный комплекс оперативного диспетчерского контроля и управления, построенный на базовом программном обеспечении SCADA TRACE MODE.

Система ПАЗ выполняет следующие функции:

• - автоматическое обнаружение потенциально опасных изменений состояния технологического объекта или системы его автоматизации;
• - автоматическое измерение технологических переменных, важных для безопасного ведения технологического процесса, измерение переменных, значения которых характеризуют близость объекта к границам режима безопасного ведения процесса;
• - автоматическая диагностика отказов, возникающих в системе ПАЗ и в используемых ею средствах технического и программного обеспечения;
• - автоматическая предаварийная сигнализация, информирующая оператора технологического процесса о потенциально опасных изменениях, произошедших в объекте или в системе ПАЗ;
• - автоматическая блокировка включений и автоматическое отключение технологического оборудования при возникновении аварийных ситуаций (выход технологических параметров за пределы рабочих зон);
• - автоматичсекая регистрация и ведение архива сообщений, происходящих в системе ПАЗ;
• - автоматическая защита от несанкционированного доступа к параметрам настройки и выбора режима работы системы ПАЗ.

В состав системы ПАЗ, внедрённой в рамках данного проекта, входят:

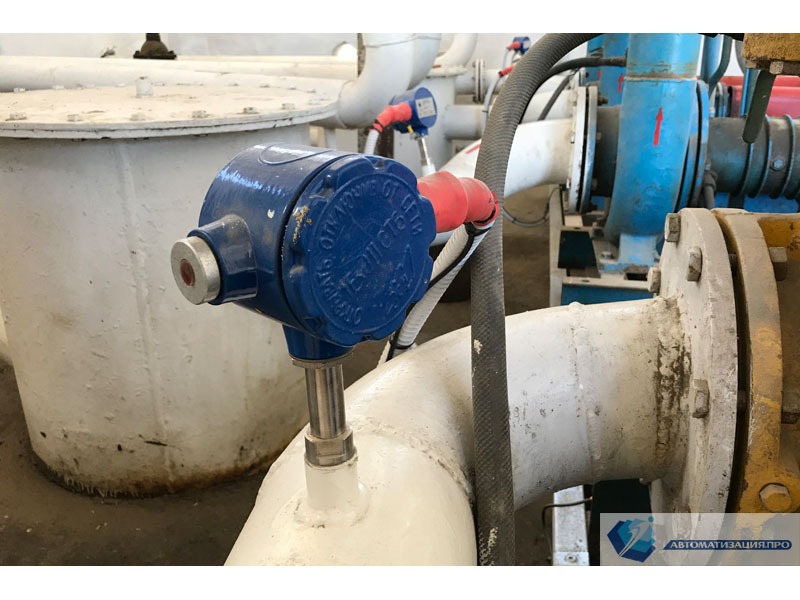

• - подсистема контроля загазованности;
• - подсистема защиты насосных агрегатов;
• - подсистема контроля верхнего предельного уровня в резервуарах хранения продукта;
• - подсистема связи и оповещения;

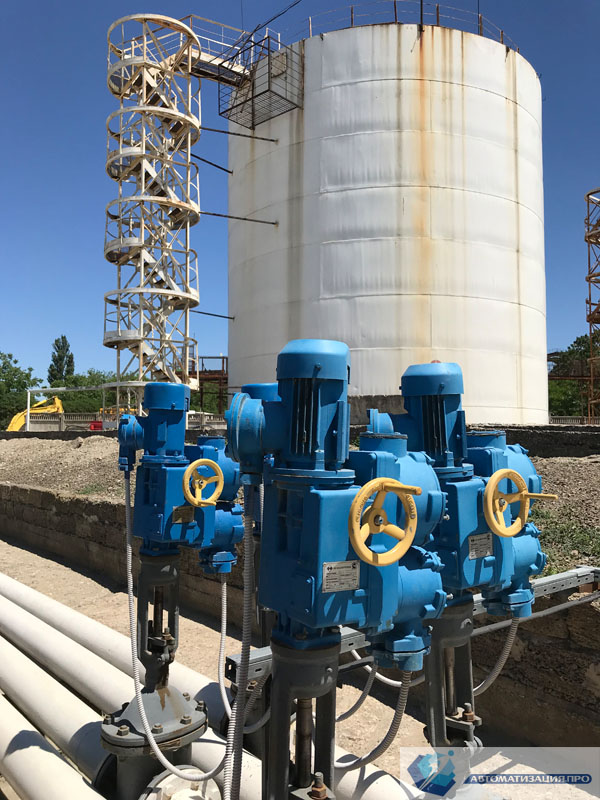

• - подсистема электроуправляемой запорной арматуры;
• - программно-технический комплекс (ПТК);
• - автоматизированное рабочее место оператора (АРМ).
